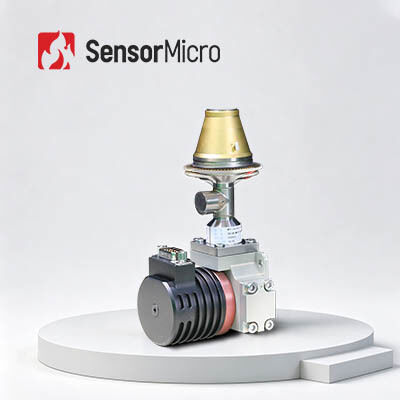

1280x1024 12μm gekoelde FPA-infrarooddetector geïntegreerde Dewar-koelerassemblage voor ultrahelder thermisch beeldvorming

  • 1280x1024 12μm Cooled FPA Infrared Detector Integrated Dewar Cooler Assembly for Ultra Clear Thermal Imaging
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C1212M
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/12μm NETD 18mK (F2/F4)
Spectraal bereik 3,7 ~ 4,8 μm MW Max. Framesnelheid 100 Hz
Voeding 24 V gelijkstroom Spectrale reactie 3.7μm±0.2μm ∙4.8μm±0.2μm
Markeren

Megapixels Gekoelde FPA Detector

,

12um Gekoelde FPA Detector

,

Gekoelde Detector 1280x1024
Laat een bericht achter
Productomschrijving
Product Overview

De C1212M MWIR MCT FPA detector levert hoge resolutie, hoge prestaties en hoge betrouwbaarheid. Het biedt vier keer zoveel pixels in hetzelfde actieve beeldgebied als conventionele 640×512 producten. De gereduceerde pixelgrootte van 12 µm biedt een betere ruimtelijke resolutie en past bij kortere optische lensfocus om dezelfde bereikmissie te bereiken. De C1212M infrarooddetector is een ideale keuze voor toepassingen die superieure prestaties over lange afstand en gedetailleerde beeldherkenning vereisen.

Main Features
Outstanding Performance
  • 1280×1024 high definition voor een breder FOV en grotere afstand
  • 12 µm pixelgrootte voor betere ruimtelijke resolutie
Sharp & Clear Image
  • Hoge gevoeligheid, typische NETD zo laag als 18 mK
  • Goede uniformiteit, effectief pixelpercentage > 99,5%
Design for Specific Applications
  • F-getal kan worden aangepast
  • Gegarandeerde continue levering
Product Specifications
Model C1212M HD MWIR Gekoelde Infrarooddetector
Gevoelig Materiaal MCT
Resolutie 1280×1024
Pixelgrootte 12 µm
Spectrale Respons 3,7 µm ± 0,2 µm ~ 4,8 µm ± 0,2 µm
Werkingsmodus Snapshot; ITR/IWR Integratiemodi; Windows Modus; Anti-blooming
Laadcapaciteit 6,75Me-/4,8Me- (ITR); 5,25Me-/3,3Me- (IWR)
Dynamisch Bereik ITR Modus ≥ 80 dB; IWR Modus ≥ 76 dB
Uitvoerkanalen 4 of 8 kanalen; tot 20 MHz per uitvoer
Max. Framerate 100 Hz
Typische NETD 18 mK (F2/F4)
Effectief Pixelpercentage ≥ 99,5%
Respons Niet-uniformiteit ≤ 8%
Configureerbare Cryocooler RS058F (Rotary Stirling Cryocooler) | LS734 (Linear Stirling Cryocooler)
Stabiel Stroomverbruik (23 °C) ≤ 7 W (RS058F) | ≤ 10 W (LS734)
Max. Stroomverbruik (71 °C) ≤ 17 W (RS058F) | ≤ 45 W (LS734)
Voeding 24 V DC
Koeltijd (23 °C) ≤ 6 min (RS058F) | ≤ 4 min (LS734)
Maximale Afmetingen (mm) 149×58,5×71 (RS058F) | Compressor Ø46×122, Dewar Ø55×119 (LS734)
Gewicht (g) ≤ 600 (RS058F) | ≤ 1200 (LS734)
Bedrijfstemperatuur -45 °C ~ +71 °C
Industriële Toepassingen

De C1212M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt in diverse velden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, langeafstands surveillance en wetenschappelijk onderzoek.

Onze Voordelen
  • Complete Documentatie: Producthandleidingen, installatiegidsen en selectieverwijzingen – begin zonder giswerk.
  • Ontwikkelings- & Testondersteuning: Sample geïntegreerde tests, prestatie-evaluatie en parameterverificatie eenvoudig gemaakt.
  • Geavanceerde Ontwikkelaars Toolkit: SDK's, API's, algoritmen en debugtools voor diepe integratie.
  • Remote Technische Ondersteuning: 24/7 ondersteuning met snelle reactie en tijdige oplossing voor kritieke problemen.
  • Garantie: Originele onderdelen en strikte procesnaleving om optimale prestaties te herstellen.
Veelgestelde Vragen
1. Waarvoor wordt een cryocooler gebruikt?

Cryocoolers zijn machines die sensoren extreem koud houden, zodat thermische beelden kunnen worden vastgelegd tijdens lange missies. In veel high-end toepassingen vereisen de sensoren die beelden vastleggen extreem lage temperaturen.

2. Wat zijn de belangrijkste factoren die worden gebruikt om de kwaliteit van een cryocooler te meten?

Lange batterijduur en betrouwbare werking zijn de belangrijkste factoren die worden gebruikt om de kwaliteit van een cryocooler te meten. SensorMicro cryocoolers hebben een breed bedrijfstemperatuurbereik en uitstekende betrouwbaarheid. Hun MTTF (Mean Time to Failure) heeft 10.000 uur bereikt, wat voldoet aan de eisen voor 24/7 opstarten.

3. Wat is MTTF?

MTTF (Mean Time to Failure) meet de betrouwbaarheid van een onderdeel. Het geeft aan hoe lang een onderdeel gemiddeld meegaat voordat het defect raakt en vervangen moet worden. Op basisniveau vertelt het u iets over de kwaliteit van de onderdelen die u koopt – hoe langer ze meegaan, hoe meer waarde u eruit haalt.
