| Plaats van herkomst | China |
|---|---|
| Merknaam | SensorMicro |
| Certificering | ISO9001:2015; RoHS; Reach |
| Modelnummer | C615M |
| Min. bestelaantal | 1 stuk |
| Prijs | Bespreekbaar |
| Betalingscondities | T/T |
Productdetails
| Sollicitatie | Beveiligingsmonitoring | Technologie | Infrarood thermische beeldvorming |
|---|---|---|---|
| Spectraal bereik8~14μm | 3,7 ~ 4,8 μm MW | Oplossing | 640x512/12μm |
| Bedrijfstemperatuur | -45℃~+71℃ | NETD | 16 mK (F2); 18mK (F4) |
| Markeren | MWIR koelde Infrarode Detector 15uM,Veiligheid die Gekoelde Infrarode Detector controleren,MWIR Gekoelde Detector 640x512 |
||
Productomschrijving

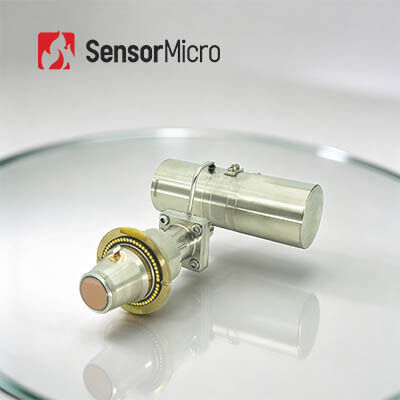

Beveiligingsbewaking MWIR Gekoelde Infrarooddetector 640×512 / 15 µm
De C615M MWIR is een van de HgCdTe/MCT gekoelde infrarooddetectoren ontwikkeld door SensorMicro. Het beschikt over de veelgebruikte 640×512 / 15 µm specificatie, waardoor het geschikt is voor bijna alle mogelijke toepassingen, waaronder langeafstands-surveillancesystemen, handheld thermische camera's en gaslekdetectiecamera's.
De C615M RS058 is uitwisselbaar met de meeste mainstream Scorpio-achtige producten wanneer geconfigureerd met de RS058 geïntegreerde Stirlingkoeler. Het dewar-ontwerp, de afmetingen van de koeler en de mechanische/elektrische interface zijn vrijwel identiek, zodat camera-integrators eenvoudig hun oude defecte tegenhanger kunnen verwijderen en de uitwisselbare C615M RS058 gemakkelijk kunnen aansluiten voor verdere interne configuratie.
Belangrijkste Kenmerken
Scherpe & Duidelijke Beeldvorming
- Goede uniformiteit met een effectieve pixelfrequentie > 99,5%
- Hoge gevoeligheid met typische NETD zo laag als 16 mK
Gegarandeerde Continue Levering
- Uitwisselbare standaardinterface
- Massaproductie met goede consistentie
Ontworpen voor Specifieke Toepassingen
- Golflengte kan worden aangepast
- F-getal kan worden aangepast
- Montageoppervlak kan worden aangepast
- Meerdere cryokoelers beschikbaar
Productspecificaties
| Model | C615M MWIR Gekoelde Infrarooddetector | ||
| Gevoelig Materiaal | MCT | ||
| Resolutie | 640 × 512 | ||
| Pixelgrootte | 15 µm | ||
| Spectrale Respons | 3,7 µm ± 0,2 µm ∽ 4,8 µm ± 0,2 µm | ||
| Werkingsmodus | Snapshot; ITR/IWR Integratiemodi; Venstermodus; Anti-blooming | ||
| Laadcapaciteit | 6,36 Me⁻ (ITR), 4,99 Me⁻ (IWR) | ||
| Dynamisch Bereik | ≥ 75 dB | ||
| Uitgangskanaal | 4; tot 10 MHz per uitgang | ||
| Max. Framerate | 120 Hz | ||
| Typische NETD | F2: 16 mK; F4: 18 mK | ||
| Effectieve Pixelfrequentie | ≥ 99,76% | ||
| Respons Niet-uniformiteit | ≤ 8% | ||
| Configureerbare Cryokoeler | RS058 | RS046 | LS734 |
| Cryokoeler Type | Roterende Stirling Cryokoeler | Roterende Stirling Cryokoeler | Lineaire Stirling Cryokoeler |
| Stabiel Stroomverbruik (23℃) | ≤ 6 W | ≤ 5 W | ≤ 10 W |
| Max. Stroomverbruik (71℃) | ≤ 12 W | ≤ 11 W | ≤ 45 W |
| Voeding | 24 V DC | 32 V DC | 24 V DC |
| Koeltijd (23℃) | ≤ 6 min | ≤ 5 min 30 s | ≤ 4 min |
| Maximale Afmetingen (mm) | 145 × 58,5 × 71 | 120 × 46,5 × 81,5 | Compressor: φ46 × 122 Dewar: φ40 × 114 |
| Gewicht (g) | ≤ 600 | ≤ 350 | ≤ 1200 |
| Bedrijfstemperatuur | -45℃ ∽ +71℃ | ||
Industriële Toepassingen
De C615M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt op vele gebieden, zoals NDT, milieubewaking, langeafstands-surveillance en wetenschappelijk onderzoek.
Onze Productielijn
Hoge Gevoeligheid en Uitstekende Prestaties
Wereldwijd toonaangevende technologie in de infraroodindustrie.
Diverse Infrarooddetectoren Beschikbaar
Zowel ongekoelde als gekoelde IR-detectoren in verschillende formaten en pixelgroottes.
Volume Productie om Snelle Levering te Garanderen
Drie productielijnen met een jaarlijkse productiecapaciteit tot miljoenen detectoren.
Veelgestelde Vragen
1. Wat is infraroodstraling?
Als we het hebben over infrarood thermische beeldvorming, is het eerste waar we aan moeten denken infraroodstraling (IR). De golflengte van infraroodstralingsenergie begint bij ongeveer 700 nm en loopt tot ongeveer 1 mm. Alle objecten zenden een bepaalde hoeveelheid warmte uit in de vorm van infraroodstraling, die voor ons onzichtbaar is omdat, in het hele elektromagnetische spectrum, het blote oog alleen "zichtbaar licht" kan zien.
2. Hoe werkt een infrarood thermische camera?
Het kernelement van infraroodapparatuur is de infrarood thermische detector, die het minuscule temperatuurverschil van omringende objecten gevoelig kan detecteren. Vervolgens verzamelt het deze stralingsinformatie van het object en geeft de temperatuurinformatie weer voor beeldvorming op basis van de temperatuurverschilinformatie. Hoe heter het object, hoe meer infraroodstraling het produceert. Als de intensiteit te hoog is, kunt u het als warmte voelen.
