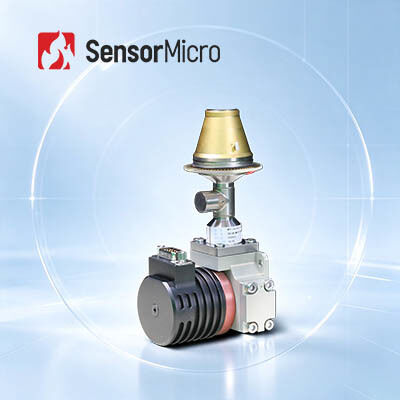

1280x1024 12μm gekoelde FPA-infrarooddetector 18mK High Sensitivity Integrated Dewar Cooler Assembly

  • 1280x1024 12μm Cooled FPA Infrared Detector 18mK High Sensitivity Integrated Dewar Cooler Assembly
Plaats van herkomst China
Merknaam SensorMicro
Certificering ISO9001:2015; RoHS; Reach
Modelnummer C1212M
Min. bestelaantal 1 stuk
Prijs Bespreekbaar
Betalingscondities T/T
Productdetails
Oplossing 1280x1024/12μm NETD 18mK (F2/F4)
Spectraal bereik 3,7 ~ 4,8 μm MW Bedrijfstemperatuur -45℃~+71℃
Voeding 24 V gelijkstroom Max. Framesnelheid 100 Hz
Markeren

Gekoelde FPA-Detector 1280x1024

,

24VDC gekoelde FPA-Detector

,

Megapixelsmwir FPA Detector
Laat een bericht achter
Productomschrijving
Productoverzicht

De C1212M MWIR MCT FPA infrarooddetector levert hoge resolutie, hoge prestaties en hoge betrouwbaarheid. Het biedt vier keer zoveel pixels in hetzelfde actieve beeldgebied als conventionele 640×512 producten. De verkleinde pixelgrootte van 12 µm biedt een betere ruimtelijke resolutie en past bij kortere optische lensfocus om dezelfde bereikmissie te bereiken. De C1212M gekoelde infrarooddetector is een ideale keuze voor toepassingen die superieure prestaties over lange afstand en gedetailleerde beeldherkenning vereisen.

Belangrijkste Kenmerken
Uitstekende Prestaties
  • 1280×1024 hoge definitie voor een breder gezichtsveld en langere detectieafstand
  • 12 µm pixelgrootte voor verbeterde ruimtelijke resolutie
Scherp & Helder Beeld
  • Hoge gevoeligheid, met typische NETD zo laag als 18 mK
  • Goede uniformiteit, met een effectief pixeltarief van meer dan 99,5%
Ontwerp voor Specifieke Toepassingen
  • F-getal kan worden aangepast
  • Gegarandeerde continue levering
Productspecificaties
Model C1212M HD MWIR Gekoelde Infrarooddetector
Gevoelig Materiaal MCT
Resolutie 1280×1024
Pixelgrootte 12 µm
Spectrale Respons 3.7 µm ± 0.2 µm ～ 4.8 µm ± 0.2 µm
Werkingsmodus Snapshot; ITR/IWR integratiemodi; Windows-modus; anti-blooming
Laadcapaciteit 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR)
Dynamisch Bereik ITR-modus ≥ 80 dB; IWR-modus ≥ 76 dB
Uitvoerkanalen 4 of 8 kanalen; tot 20 MHz per uitvoer
Max. Framerate 100 Hz
Typische NETD 18 mK (F2/F4)
Effectief Pixeltarief ≥ 99.5%
Respons Niet-uniformiteit ≤ 8%
Configureerbare Cryocooler RS058F LS734
Cryocooler Type Roterende Stirling Cryocooler Lineaire Stirling Cryocooler
Stabiel Stroomverbruik (23 ℃) ≤ 7 W ≤ 10 W
Max. Stroomverbruik (71 ℃) ≤ 17 W ≤ 45 W
Voeding 24 V DC 24 V DC
Koeltijd (23 ℃) ≤ 6 min ≤ 4 min
Maximale Afmetingen (mm) 149 × 58.5 × 71 Compressor Φ46 × 122
Dewar Φ55 × 119
Gewicht (g) ≤ 600 ≤ 1200
Bedrijfstemperatuur -45 ℃ ～ +71 ℃
Industriële Toepassingen

De C1212M MWIR cryogeen gekoelde infrarooddetector wordt veel gebruikt op vele gebieden, waaronder niet-destructief onderzoek (NDT), milieumonitoring, bewaking over lange afstand en wetenschappelijk onderzoek.

Onze Voordelen

SensorMicro is een van de vroegste bedrijven in China die onderzoek doet naar gekoelde infrarooddetectoren op basis van antimonide Type-II superrooster (T2SL). Het pionierde de massaproductie en technische toepassing van dergelijke detectoren in eigen land, met bewezen capaciteiten in R&D en productie van geavanceerde high-end apparaten, waaronder MWIR, LWIR, grote arrays en high-operating-temperature (HOT) detectoren.

Veelgestelde Vragen
1. Wat is infraroodstraling?

Wanneer we het hebben over infrarood thermische beeldvorming, is het eerste waar we aan moeten denken infraroodstraling (IR). De golflengte van infraroodstralingsenergie begint bij ongeveer 700 nm en loopt tot ongeveer 1 mm. Alle objecten zenden een bepaalde hoeveelheid warmte uit in de vorm van infraroodstraling, die voor ons onzichtbaar is omdat, over het hele elektromagnetische spectrum, het blote oog alleen "zichtbaar licht" kan zien.

2. Hoe werkt een infrarood thermische camera?

Het kernonderdeel van infraroodapparatuur is de infrarood thermische detector, die de kleine temperatuurverschillen van omringende objecten gevoelig kan detecteren. Vervolgens verzamelt het deze stralingsinformatie van het object en geeft de temperatuurinformatie voor beeldvorming, gebaseerd op de temperatuurverschilinformatie. Hoe heter het object, hoe meer infraroodstraling het produceert. Als de intensiteit hoog genoeg is, kunt u het als warmte voelen.
