De industriële Module Ongekoelde 400x300 17μM van de Thermografielwir Thermische Camera

400x300 17μM LWIR Thermische Cameramodule Ongekoeld Met Industriële Thermografie

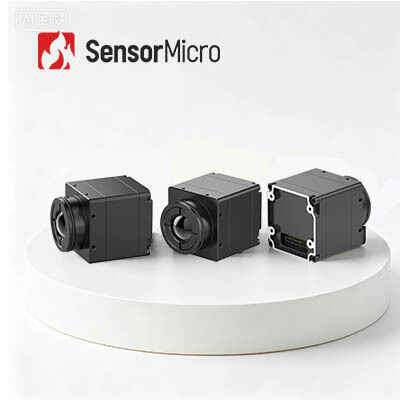

De PLUG417R thermische camerakern gebruikt de 400x300 / 17μm ongekoelde LWIR infrarooddetector met een optionele temperatuurmeetfunctie met een meetbereik van -20℃~150 ℃ voor industriële of lichaamstemperatuurmeting. Deze infrarood thermische module kan niet alleen de temperatuur om u heen meten, maar ook de thermische beeldvorming weergeven. Het moet dus uw beste keuze zijn om de temperatuurverandering te bewaken.

Deze kleine infrarood cameramodule kan breed worden gebruikt in infrarood thermische beeldtoepassingen zoals thermografie, elektrische stroominspectie, gebouwinspectie, enz. Het is voordelig voor OEM-klanten voor secundaire ontwikkeling en integratie in allerlei thermische beeldvormers en infrarood thermografische camera's.

- NETD<30mk, Hoge gevoeligheid
- Stabiele prestaties
- Eenvoudige integratie
- Duidelijke beeldkwaliteit en details
- Aanpasbaar temperatuurbereik
- Sterke omgevingsaanpassing

De PLUG417R thermische camerakern wordt veel gebruikt in elektrische stroominspectie, machinevisie, gebouw HVAC-beveiliging en -bewaking, buiten, brandbestrijding en -redding, wetshandhaving en -redding, ADAS, UAV-payloads, enz.

Een breed scala aan productformaten, waaronder infrarooddetectoren, camerakernen en modules om aan verschillende integratie-eisen te voldoen.

Rijke productvariëteit

Meerdere array-resoluties, pixelgroottes, golfbanden en lensoptiecombinaties bieden meer flexibiliteit voor diverse toepassingen.

Uitstekende prestaties

Duidelijke beeldvorming, compact formaat, laag stroomverbruik, hoge gevoeligheid en sterke betrouwbaarheid - ontworpen om te presteren onder een breed scala aan omgevingsuitdagingen.

Eenvoudige integratie

Meerdere interface-opties maken integratie eenvoudig en maken snelle ontwikkeling in meerdere toepassingsgebieden mogelijk.

1. Wafer Level Packaging

Wafer-level packaging, ook bekend als wafer-level size packaging, is een belangrijk onderdeel geworden van geavanceerde verpakkingstechnologie in de halfgeleiderindustrie. Wafer level packaging (WLP) is het proces van het voltooien van high vacuum verpakking direct op de hele MEMS-wafer, vervolgens scribing en snijden om een enkele infrarooddetector te maken. Het voert de meeste of alle verpakkings- en testprocedures direct uit op de IR-detectorwafer voordat deze wordt gesneden. Het is een verbeterd chip size package dat voldoet aan de behoeften van klein formaat, lichtgewicht, draagbaar, handheld, lage prijs en hoge productie-efficiëntie.
